海拔模拟环境仓
时间:2022-01-21 来源:
分享到


汽车被整体置于仓内暴露在负压环境中,可以比较真实地还原低气压工作状态,特点是成本高,需要搭建海拔仓钢壳。

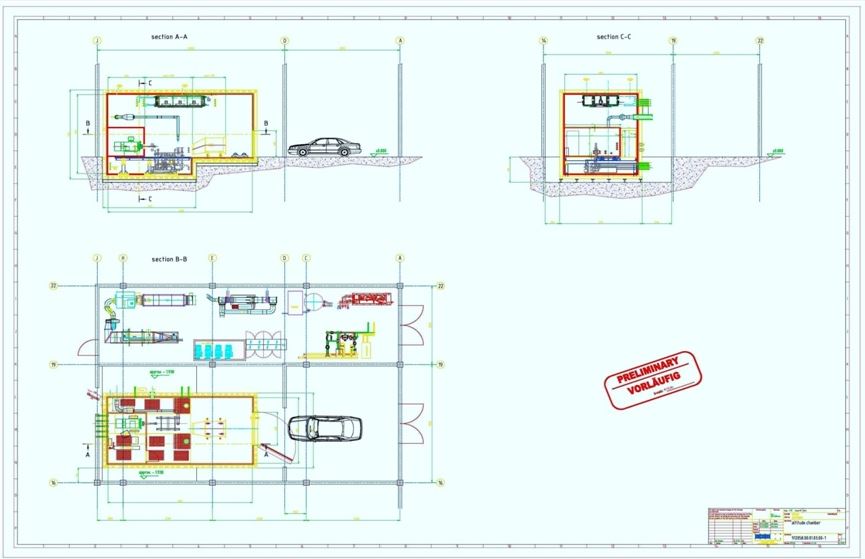

EST海拔仓的结构:

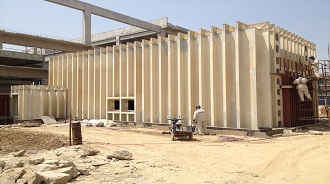

ーー外层仓体是气密钢壳,保证仓的气密和内部压力。

ーー内层仓体是聚氨酯保温板,保证样件的温度和湿度。

EST海拔仓的尺寸:

ーー内部使用空间:24m × 6m × 6m(L x W x H)

ーー海拔实验高度:0-5500m海拔

ーー车行大门尺寸:4.5m × 5.0mW × H

ーー人员过渡间: 2m × 2m ×  2.5m (L x W x H)

ーー人员门尺寸:1m × 2mW × H)两扇单开式

ーー仓体底部承载试验车辆的地板

设计过程:

ーー仓体主体材料选择;

ーー初步方案设计;

ーー进行有限元分析:

ーー实体建模进行有限元分析 ;

ーー限元分析的反馈,对设计进行优化和改进

ーー此过程循环至最终设计图纸满足要求。
