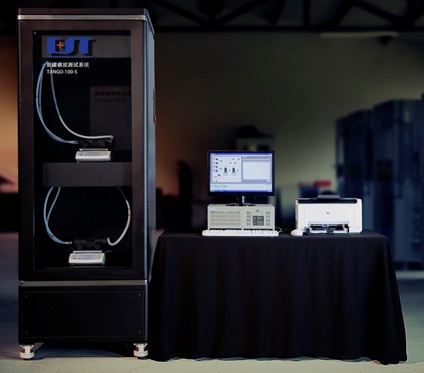

炭罐测试系统



本炭罐测试系统能够按照相应法规的要求,模拟炭罐在机动车上的工作过程,对炭罐进行吸附、脱附、老化和预处理。

产品特点:


是汽车燃油蒸发控制装置炭罐的专用测试系统。

历经十年实际制造和使用的经验,集成了国外若干同类产品的优点。

EST专有的软件和控制系统

可以程序化设定自动操作及手动操作,运行可靠。



试验标准:


本碳罐加载系统满足以下标准:

中国国家轻型车排放标准GB 18352.5-2013, GB 18352.6-2016

中国国家摩托车蒸发排放标准 GB 14622-2007 GB 14622-2011 GB 14622-2016

中国国家环境保护行业标准 HJ/T 390-2007

美国排放标准 EPA法规86.132-96

美国GM企业标准ORVR

欧洲排放标准 V阶段, VI阶段



双流量系统基本配置:


适用于双流量的高精度质量流量控制器

电子天平

免维护真空发生器

高灵敏度正丁烷警报系统

可编程逻辑控制器PLC

台式电脑

信号采集输入输出模块

专用软件,菜单式引导操作

打印机

声光报警

观察窗



基本功能


具有独立的炭罐测量通道,有下列功能:

炭罐初始工作能力检测

炭罐终了工作能力的检测

ORVR炭罐工作能力检测

通过测量辅助碳罐吸附量达到2克或者0.5克来确定工作碳罐临界点;

能对加载速率进行模拟工况式设定;

能对脱附速率进行模拟工况式设定;

能对工作碳罐临界点进行任意设定;

可进行300次以上吸附、脱附循环并可任意设定;

温度、湿度、大气压力、吸附流量、吸附时间,脱附流量、脱附时间以及2个电子天平质量的测量和记录;

试验结果的存贮和打印。

炭罐通气阻力检测

台式计算机和EST软件CONCORD



技术数据



加载参数:

小流量通道

丁烷加载速度-1                      0~2.5 g/min

丁烷加载精度                        ±1% F.S.

氮气加载速度-1                      0~1.25 g/min

氮气加载精度                        ±1% F.S.



大流量通道

丁烷加载速度-2                      0~60 g/min

丁烷加载精度                        ±1% F.S.

氮气加载速度-2                      0~30 g/min

氮气加载精度                        ±1% F.S.



空气脱附参数:

空气脱附流量                        0~80 SLM

脱附精度                            ±2% F.S.



配气单元 :



小流量气体质量流量控制器(丁烷1/氮气1)

满量程流量范围:0~1200SCCM

准确度:±1% F.S

线性度:±0.51% F.S

重复性:±0.2% F.S

响应时间:≤2sec

耐压: 3 Mpa



大流量气体质量流量控制器(丁烷2/氮气2)

满量程流量范围:0~25SLM

准确度:±1% F.S

线性度:±0.51% F.S

重复性:±0.2% F.S

响应时间:≤2sec

耐压: 3 Mpa



气体质量流量控制器(空气)
      满量程流量范围:0~80SLM

准确度:±1% F.S

线性度:±0.51% F.S

重复性:±0.2% F.S

响应时间:≤2 sec

耐压: 3 MPa



电磁阀
       材料:黄铜

标准电压:AC230V-10%/+5%50/60 Hz

防护等级:IP65DIN40050

电器连接:DIN43650接线盒



真空发生器                          喷嘴直径:2.5mm

最高真空度:85%

                                    最大抽吸能力:184 l/min

                                    吸气时空气耗量:275l/min

                                    工作压力:6 Bar



差压传感器(通气阻力)              差压:  0 – 20KPa

                                    精度:  0.1% FS

                                    输出:  4 – 20 mA

                                    电源:  24 V DC



为了测量炭罐的通气阻力特性, 还需要增加相应的电磁阀,管路等硬件。配套的软件也是必须的。



丁烷报警器                          检测原理:催化燃烧式,

测量范围:0100%LEL

精度:±3% FS

响应时间:≤30S

恢复时间:≤30S

防爆标志(GB3836.8-2003)Exd II CT6



测量及控制单元:


电子天平(主碳罐)              称重范围:≦6200g

                                重复性:≤±0.01g

                                线  性:≤±0.02g

                                读数精度:0.01g



电子天平(辅碳罐)              称重范围:≦3200g

                                重复性:≤±0.01g

                                线  性:≤±0.02g

                                读数精度:0.01g



PLC     西门子 S7 系列

EST软件



输入输出模块                        16-bit



声光报警                            两段式报警,及时切断总电源

防爆电源插头



电源                                 220V ±10%,  50Hz, 三线

额定功率                             800W

连接                                 防爆安全插座

保护等级(IEC60529)                   IP 22

气体接口                             金属快速连接口

设备重量                            大约260kg





系统集中控制装置



台式PC计算机                       市场主流机型,主流配置



PC 控制软件                         EST CONCORD

软件主要功能:


        炭罐测试系统独立运行,

        实时监控炭罐测试过程中状态

        炭罐测试过程中数据进行采样,存储

        计算炭罐工作能力

        对炭罐试验历史数据查询,导出

        对测试数据的计算和比较

生成炭罐试验报表



打印机:                             A4



系统运行条件



环境温度                            15 to 45℃

湿度:                              10 to 85% r.h.



压缩空气                            6bar,去油去水

正丁烷                              纯度≧98%  压力1bar

氮气                                纯度≧98%  压力1bar


注:如果本系统与燃油蒸汽发生器配合可测GWC;如果使用丁烷可测BWC
