可移动负式压隔离仓
时间:2021-10-15 来源:
分享到

可移动负压隔离仓


EST公司的技术背景

EST的总监王朝烽先生,于1998年创建德国Imtech环境模拟试验技术公司中国办事处并出任首席代表总经理。

EST的总工程师徐建川先生,2003年加入德国Imtech公司,一直从事德国进口环境模拟试验仓的安装、调试、售后服务工作。

他们继承了德国Imtech公司的环境模拟试验系统技术。从2017年以来,EST公司一直在进行着对于Imtech环境模拟试验系统技术的国产转化工作。拥有世界水平的,国内领先的,关于环境模拟试验系统的技术经验。

前言

历经23年的从事科学试验环境试验仓技术工作的考验,EST根据目前形势的特殊需求,已经开发出来不同用途的民用单人可移动负压隔离环境仓。

该环境仓用于机场,高铁站,码头,海关等地。

该小型隔离环境仓内部的气压永远要低于周围环境压力,甚至包括开关仓门的瞬时状态。仓内气体的排出要经过两级紫外光严格消杀,从而确保周围人员的安全。

在仓内旅客离开之后,隔离仓内部必须要立即进行彻底消杀。

该小型隔离环境仓还可以选装配备特殊设计的温度调节系统。为仓内的临时人员营造出一个比较舒适的环境。

该小型隔离环境仓配有专门的全新风系统,也就是说进入环境仓的新风与排出的污染过的空气是绝对不会互相混合的。避免排风和新风混合带来的污染风险。系统中各种初、中、高效过滤器的搭配,可以确保该环境仓的生物洁净水平。

此外,该小型隔离环境仓的安放位置属于公共场所。外观设计一定要尽可能地融入当地安放环境。

还有,该小型隔离环境仓的被隔离人员来自世界各地。内部设计也要尽量使被隔离人员感到温馨。

系统描述

仓体:

仓外形尺寸: 2200× 1300× 2000 mmH×W× D

仓内部尺寸:2100× 1200 × 1500 mmH×W× D

外仓版:    坚固的钢板,1.5mm,喷塑,蓝色+乳白

保温层:    50mm厚的防火保温材料

仓内四周板: 乳白,或其它浅颜色

仓内天花板: 乳白,或其它浅颜色

地板:       防滑地板,3mm,下衬复合加强板

人员进出门: 1900× 850 mm

门上圆形观察窗:     ϕ300mm,双层玻璃

侧面:    双玻璃窗

物品出入消毒传递窗及观察窗:

外形尺寸:      400× 400 × 400 mmH×W× D

内部可用尺寸:  300× 280 × 350 mmH×W× D

内外窗门互锁

消毒方式:       紫外灯

仓内照明:200 LUX

四个可移动脚轮, 可以锁定

全新风空气处理与排气消毒系统

新风从仓体背面的取气格栅进入,经过G4初效过滤器进入新风调制箱。

新风调制箱安装在仓体的背面

包括:

G4初效过滤器

特制空气温度调节机组回路(选装项)

加热器 (选装项)

变频风机

调节阀

连接到仓后方上部送风管道, 新风通过中效过滤器F7和格栅送到仓内。

特制仓内空气温度调节机组(选装项)

制冷量:     1.5KW

出风量:     400M3/h

出风温度:   最低5℃

排风处理箱也安装在仓体背面

包括:

初效过滤器G4

调节阀

变频风机

一级紫外消毒

高效过滤器T14

二级紫外消毒

(请注意,即使T14高效过滤器,也需要严格遵循相关规定)

自动控制系统

本系统采用西门子最新一代PLCS7作为控制器,具有以太网互联功能的PLC采集所有传感器的信号,驱动各个子系统,完成高精度的自动化运行;

仓内还安装有紧急报警按钮,对讲设备。可以添加:摄像头,WIFI等。

系统技术数据

外界环境温度:5℃ 35℃

总新风量:   70200 m3/h,变频可调

仓内压力控制:-30Pa

电源:AC 220V50Hz, 三线制

总耗电:2000W

含短期供电蓄电池

总重量: 大约250KG

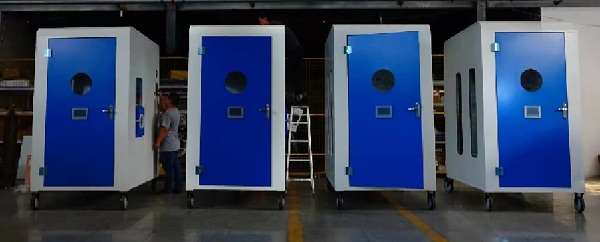

正在车间调试准备出厂的隔离环境仓



联系人:王朝烽(13701191584)    李洪涛(13910421359)
