内燃机标准进气系统
时间:2016-05-05 来源:英特东方
分享到

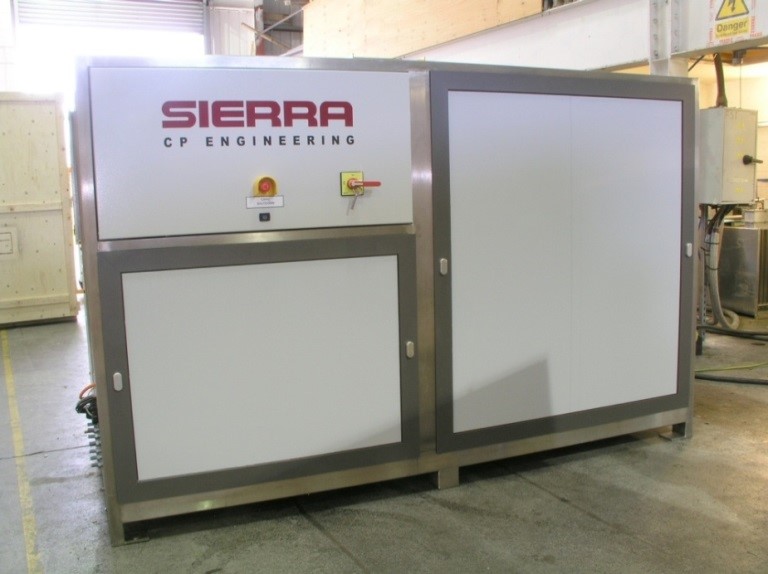

SCP(Sierra - CP)内燃机标准进气系统,名称为“CAHU”

内燃机进气的温度/湿度/压力对于发动机试验结果有直接的影响:

•  湿度每变化5%,对于排放测量结果NOx的影响大约为2%。

•  压力每变化1mBar,对于扭矩测量结果的影响大约为0.12%。

•  温度每变化1K,对于功率和油耗测量的结果大约为0.5%。

由于ETC等瞬态循环工况的存在,内燃机进气调节的响应速度必须要大幅度的提高。

响应速度概念为:当发动机工况变化时,进气的温度,湿度,压力回调到额定范围内的时间要小于1秒。

额定范围是:温度:25±0.5℃;湿度:30±3%或50±3%;压力:1013±1mBar。

基于SCP英国技术人员的巧妙设计。CAHU的性能目前在世界上技术领先。是唯一能够在全部实验过程中满足各种瞬态工况的系统。也就是说,CAHU的供气管道与内燃机进气管道可以气密连接。不需要喇叭口的设计。



SCP 内燃机标准进气系统 “ CAHU ” 是目前在中国市场上唯一能够 全面满足各种瞬态工况的系统。

适用法规:

欧洲3,4,5号标准

中国三,四,五号标准

美国1065标准




一,标准版


控制温度,适度,压力三个参数

具有瞬态响应特性:发动机工况变化时,进气的温度,湿度,压力可以在1秒之内回调到额定范围.


供气量

1000kg/h

1500kg/h

2500kg/h

3500kg/h

管道直径[mm]

150

150

150

200

温度控制[℃]

25±0.5℃

25±0.5℃

25±0.5℃

25±0.5℃

湿度[%]

(30-50)±3%;

(30-50)±3%;

(30-50)±3%;

(30-50)±3%;

压力控制[mBar]

1013±1mBar

1013±1mBar

1013±1mBar

1013±1mBar

温度响应[±0.5℃]

〈〈1S

〈〈1S

〈〈1S

〈〈1S

湿度响应[±3%]

〈〈1S

〈〈1S

〈〈1S

〈〈1S

压力响应[±1mBar]

〈1S

〈1S

〈1S

〈1S

注:   ①加湿水可使用自来水

②其他规格可订制


二,简化版


控制温度,湿度两个参数,与内燃机机开式连接


供气量

1000kg/h

1500kg/h

2500kg/h

3500kg/h

管道直径[mm]

150

150

150

200

温度控制[℃]

25±0.5℃

25±0.5℃

25±0.5℃

25±0.5℃

湿度[%]

(30-50)±3%;

(30-50)±3%;

(30-50)±3%;

(30-50)±3%;

温度响应[±0.5℃]

〈〈1S

〈〈1S

〈〈1S

〈〈1S

湿度响应[±3%]

〈〈1S

〈〈1S

〈〈1S

〈〈1S

注:   ①加湿水可使用自来水

②其他规格可订制
